Wereldwijd de grootste hark met vier elementen

De nieuwe Krone Swadro TC 1570 met uniek V-frame concept onderscheidt zich door zijn grote oppervlaktecapaciteit, zeer rustige loop en maximaal bedieningscomfort.

Met de nieuwe Swadro TC 1570 bepaalt Krone de nieuwe standaarden in het segment harken met vier elementen. Daarvoor zorgt naast andere technische bijzonderheden met name het van de wereldwijd grootste middenafleghark Swadro TC 2000 overgenomen en beproefde V-frame concept. Dit geeft aan de machine naast een flexibele werkbreedte tot 15,70 m een zeer stabiele en rustige loop. Met de nieuwe overzichtelijke en intuïtieve bedieningsinterface wordt de totale machine via een Isobus-compatibele terminal of in combinatie met een Isobus-joystick vanuit de trekkercabine bediend. Op deze manier worden met de Swadro TC 1570 ook onder de moeilijkste omstandigheden altijd de beste harkresultaten bereikt.

Grootste flexibiliteit en stabiliteit

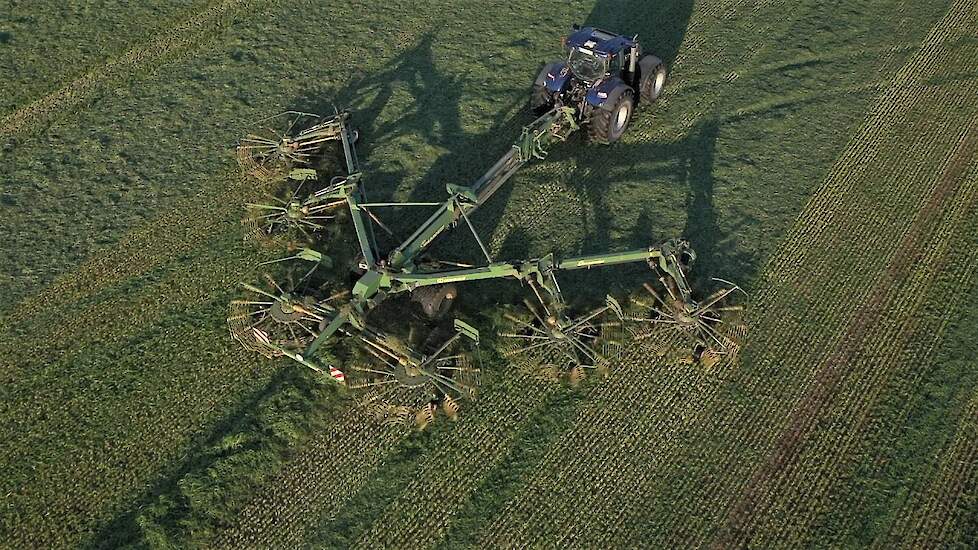

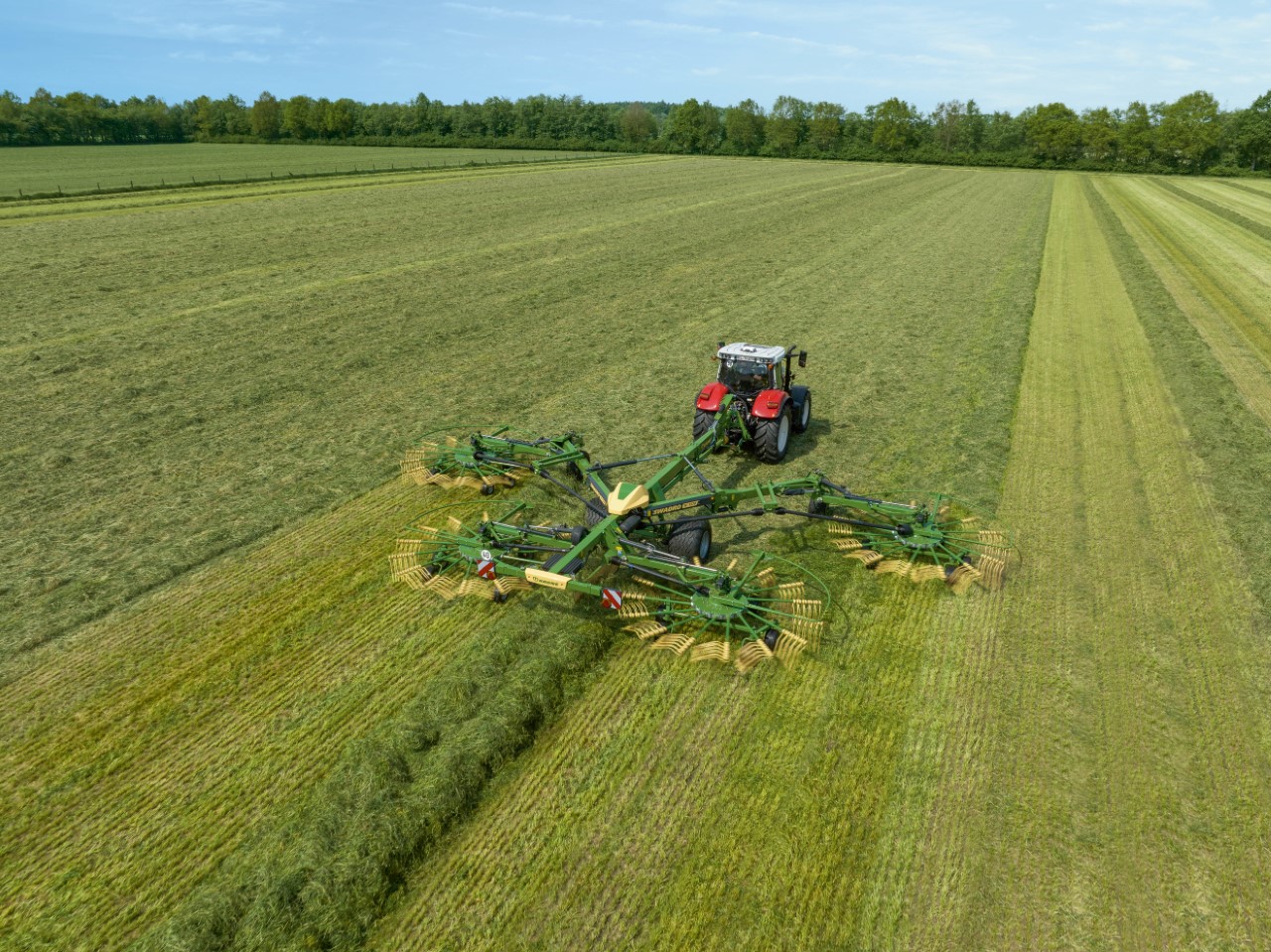

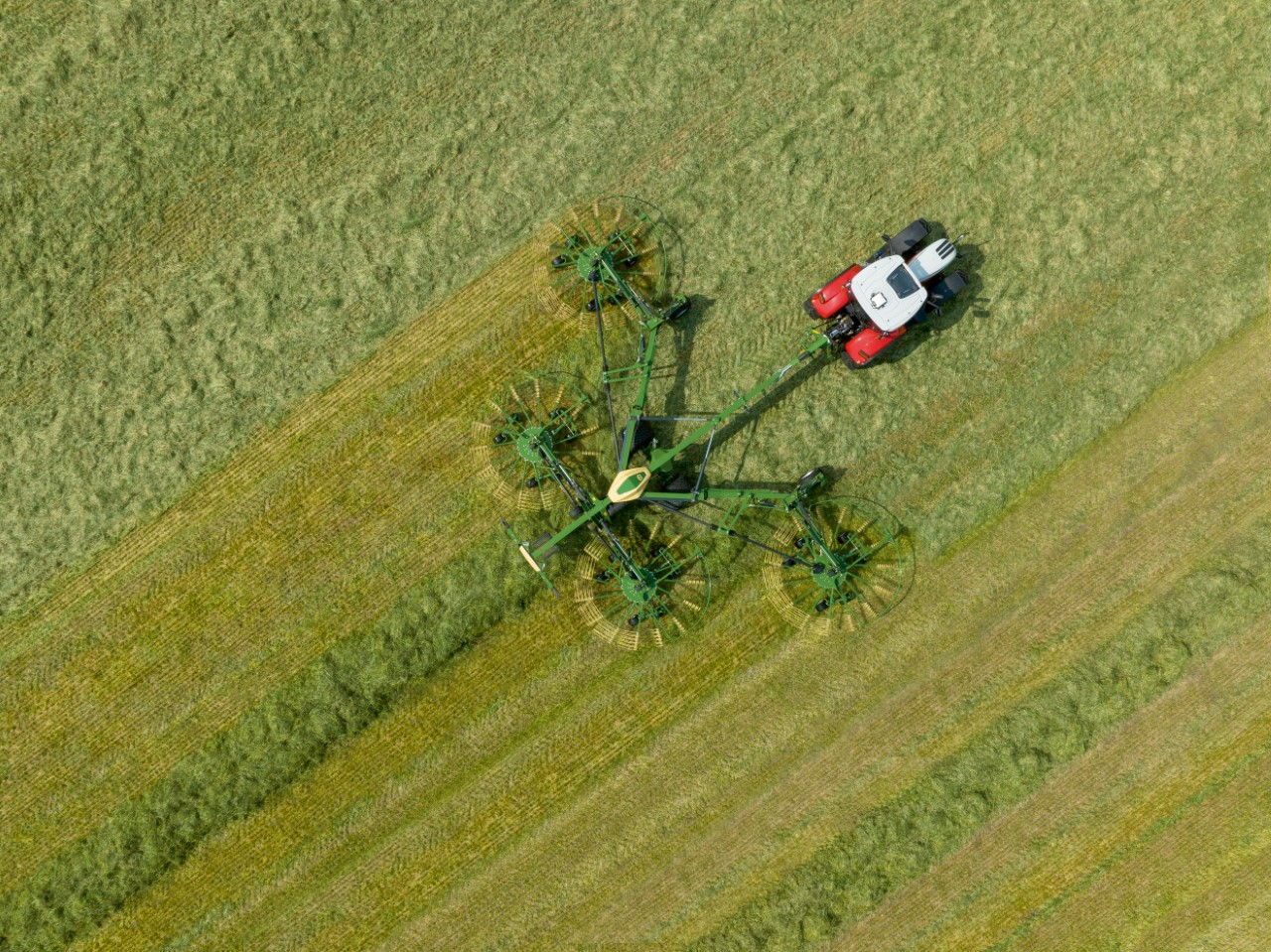

De werkbreedte van de middenafleghark met vier elementen is via de door V-draagarmen geleide voorste harken variabel tot 15,70 m instelbaar. Doordat de twee V-draagarmen onafhankelijk van elkaar kunnen worden in- en uitgeschoven, kunnen ook perceelhoeken of hindernissen moeiteloos worden uitgeharkt. Bovendien worden de draagarmen aan de voorkant elk door een steunwiel gedragen. Daardoor onderscheidt de machine zich juist bij hoge snelheid en snelle wendmanoeuvres op de wendakker door een nog niet eerder bereikbare rustige loop. Het resultaat: hoogste oppervlaktecapaciteit en maximale efficiëntie.

Maximaal uitgerust

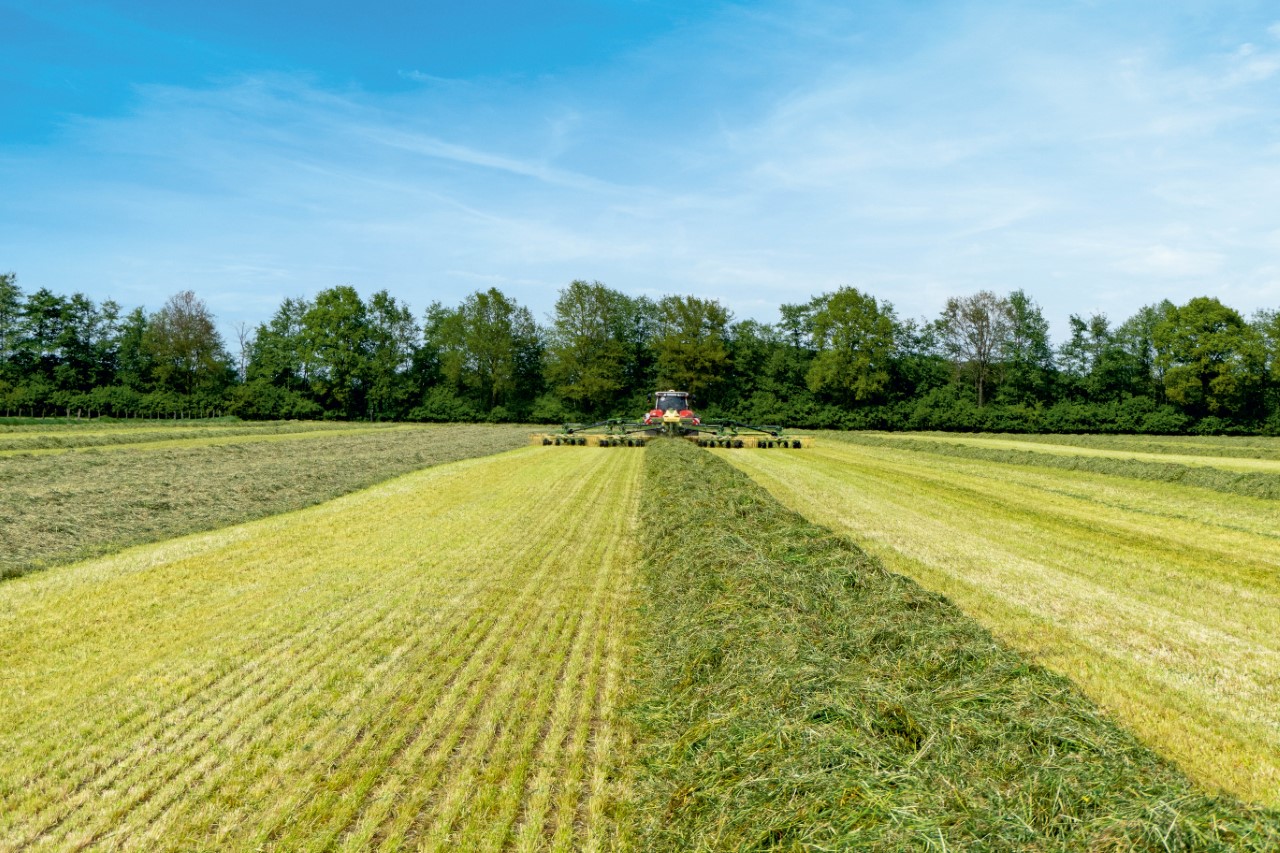

Vijftien tandarmen aan alle vier elementen en telkens vijf tanden per tandarm aan de twee achterste elementen maken verliesvrij harken ook bij hoge rijsnelheden mogelijk. De Krone-lifttanden tillen het oogstgoed ook bij hogere rijsnelheid schoon van de graszode op en verminderen zo duidelijk dat er vuil in het voer komt. Het zuiver mechanische Easy-Line aandrijfconcept staat voor een efficiënte krachtoverbrenging en laat de voorste twee elementen rond 25 procent sneller draaien dan de achterste. Dit zorgt voor een optimale gewasstroom binnen de machine en kastvormige zwaden zonder dat het gewas in elkaar draait. Dankzij de hydraulisch verstelbare draagarmen van de achterste elementen kunnen zwaden met een breedte van 1,40 m tot 2,90 m worden geproduceerd. Daarmee kunnen de volgende oogstmachines - balenpers, opraap- en transportwagen of hakselaar - altijd optimaal worden belast.

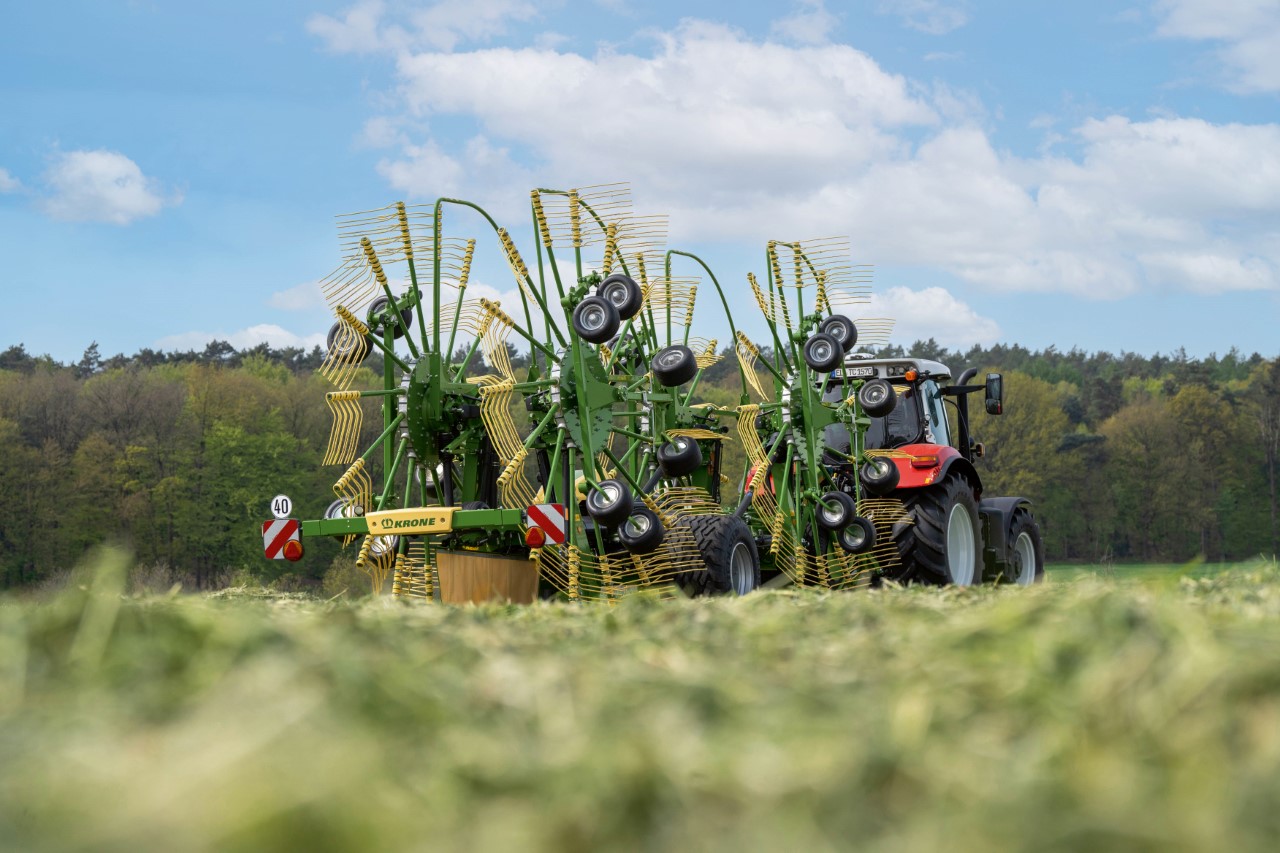

De Swadro TC 1570 is met een pendelend opgehangen tweepunts aanbouwbok van categorie II/ III uitgerust. Deze compenseert op betrouwbare wijze oneffenheden op de grond en geeft de hark door middel van zijn grote wieluitslag een enorme wendbaarheid. Dankzij het hydraulisch neer te laten hoofdframe kan de machine zonder opklappen van tandarmen voor transport over de weg op een transporthoogte onder 4 m worden neergelaten. In de werkstand zorgt het omhoog gebrachte hoofdframe ook bij grote gewasmassa's voor een betrouwbare gewasstroom binnen de machine.

Het transportonderstel is standaard uitgerust met 710/40 R 22,5 banden. Voor een nog groter contactoppervlak zorgt de optionele bandenvariant 800/35 R 22,5. Samen met de brede 16x9,50-8 banden aan het harkonderstel met vier wielen (als optie harkonderstel met zes wielen), alsmede de steunwielen in maat 15/55-17 aan de twee draagarmen vormt dit een perfecte combinatie van rijstabiliteit en harken waarbij de bodem wordt ontzien.

Uitrusting zonder compromissen

Om onder alle omstandigheden altijd de beste hark- en voerkwaliteit te bereiken, is de Swadro TC 1570 standaard met een groot aantal functies uitgerust.

Met de elektrische harkhoogte verstelling kan de harkhoogte via de bedieningsterminal altijd eenvoudig en comfortabel aan verschillende veld- en gewasomstandigheden worden aangepast. Daarbij kan de hoogte van elk element afzonderlijk of voor alle elementen tegelijk worden ingesteld. Bovendien kunnen twee zelf te kiezen hoogten op de terminal worden opgeslagen en met een druk op de knop worden geselecteerd.

Voor een optimale bodemdruk van de elementen zorgt de in de hefcilinders geïntegreerde hydraulische harkontlasting. Deze kan afzonderlijk voor de voorste en achterste elementen via de terminal ook tijdens het rijden worden ingesteld. Ook hierbij kunnen telkens twee waarden worden opgeslagen en met een druk op de knop worden geselecteerd. Bij verstelling van de werk- of zwadbreedte wordt de ontlastingsdruk door een actieve regeling automatisch aangepast, zodat de elementen altijd gelijkmatig ontlast zijn - ongeacht bij welke werk- of zwadbreedte. Samen met de door de draagarm getrokken cardanische elementophanging past het element zich altijd optimaal aan alle bodemcontouren aan - dat ontziet de graszode en voorkomt het opnemen van vuil in het oogstgoed.

Naast het V-frame concept zorgt ook de geïntegreerde trillingsdemping voor een rustige loop van de machine in de wendakkerstand. Bovendien zorgt de Soft-Down-daalautomaat ervoor dat de draagarmen kort voor het neerlaten van de elementen worden afgeremd en die daardoor zacht op de grond worden gezet. Dat ontziet zowel de machine als de graszode, beperkt de tijd voor keren op de wendakker tot een minimum en geeft een hogere oppervlaktecapaciteit.

De mogelijkheid om de machine aan de behoeften van de bestuurder aan te passen biedt nog meer potentieel voor optimalisatie van de keertijden. Volgens het motto 'Zo laag mogelijk, zo hoog als nodig' kunnen de uithefhoogten van de elementen via de bedieningsterminal worden ingesteld. Zo worden die op de wendakker maar zo hoog geheven als strikt noodzakelijk is om de reeds aanwezige zwaden niet te vernielen. De uithefvertraging van de achterste ten opzichte van de voorste elementen kan eveneens vanuit de cabine worden ingesteld. Daarbij kan worden gekozen uit een tijd- of afstandafhankelijke vertraging.

Nog comfortabeler kan het heffen en dalen met behulp van de sectieschakeling Section Control worden geregeld. Daarbij worden de elementen volautomatisch met behulp van GPS-positionering uitgeheven en neergelaten. Dat ontlast de bestuurder en verhoogt tegelijkertijd de oppervlaktecapaciteit.

Conclusie

Met zijn unieke V-frame concept, een maximum aan uitrusting en het hoogste bedieningscomfort bereikt de Swadro TC 1570 een ongekend prestatieniveau in de klasse harken met vier elementen. Met zijn maximum werkbreedte van 15,70 m is de Swadro TC 1570 ook zeer geschikt voor gangbare Controlled Traffic Farming-systemen. Met deze machine sluit Krone de kloof tussen de Swadro TC 1370 met vier elementen en de Swadro TC 2000 met zes elementen en vormt daarmee een interessante aanvulling in het professionele zwadharken segment.
